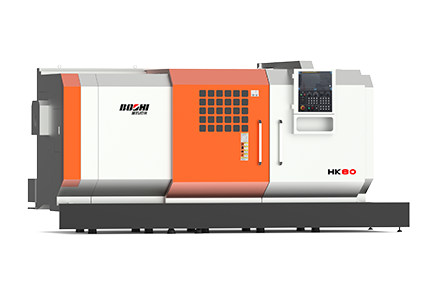

HK80
产品介绍：

产品介绍：HK80系列车床是一款整体式床身、四档液压变速、档内无极调速的简式数控车床，可用于加工各种形状的盘类零件、环状零件、轴类零件，能满足内外圆、台阶、锥面、球面、螺纹等各种车削加工；适合于黑色金属、不锈钢、合金钢等材料的车、镗、钻、攻丝加工；该机床配置灵活，可根据工艺的要求选配液压卡盘、可配置四工



产品介绍：

HK80系列车床是一款整体式床身、四档液压变速、档内无极调速的简式数控车床，可用于加工各种形状的盘类零件、环状零件、轴类零件，能满足内外圆、台阶、锥面、球面、螺纹等各种车削加工；适合于黑色金属、不锈钢、合金钢等材料的车、镗、钻、攻丝加工；该机床配置灵活，可根据工艺的要求选配液压卡盘、可配置四工位立式刀架（标配）、或卧式六工位刀架；可实现多品种、大批量产品的加工；是一种高效、高性价比的加工设备。

产品特点：

1）采用高强度大跨距铸铁整体式床身，强度高吸震性好；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力。导轨副经中频淬火和精密磨削及贴塑、刮研工艺，使摩擦阻力小，精度保持性长久。

2）机床的主轴箱通过齿轮传动，四档液压变速，档内无级，最大输出扭矩可达2159 N·m，主轴最高转速达1000 r/min。

3）采用电动刀架，换刀快、稳定可靠。

4）导轨、滚珠丝杠副采用集中自动稀油润滑，定时定量向各润滑部位注油，保证各滑动面均匀润滑，保证了滚珠丝杠副和导轨的使用寿命。





适用行业：

适应轻工、机械、汽车、摩托车等多个行业。

技术规格：

项     目

单位

参    数

加工范围

床身上最大回转直径

mm

φ800

床鞍上最大回转直径

mm

φ480

最大车削直径（四工位）

mm

φ800

两顶尖距

mm

1000

1500

2000

3000

4000

主轴

主轴孔径

mm

φ105

主轴头型式


A2-11

卡盘直径

mm

φ315（手动卡盘）

主轴轴承内径

mm

φ160 /φ140 /φ130

主轴转速

r/min

I 20-204；II 39-354；III 71-642；IV 124-1000

主轴最大扭矩

Nm

2159

床鞍

床身导轨宽度

mm

650

X/Z向电机功率

kW

KND(3.6/4.2)   FANUC(1.4/2.5)

FANUC(1.4/3)

X/Z向快进速度

m/min

6/7

6/5

X/Z向丝杠直径及螺距

mm

φ40×5/φ50×8

φ40×5/φ63×8

φ40×5/

φ63×10

X/Z向行程

mm

430/760

430/1350

430/1850

430/2850

430/3850

刀架

刀具尺寸

mm

32×32

刀架装刀容量


4

刀台宽度

mm

240×240（标配）

尾座

尾座套筒直径(

mm

φ100

140

尾座套筒锥度


MT No 5

MT No 6

尾座套筒最大行程

mm

250

250

其它

电源

kVA

40

主电机

kW

15 kW伺服电机





机床外形尺寸（长×宽×高）







mm

4280×2200×1900 （1000）

4880×2200×1900 （1500）

5800×2260×1900 （2000）

6850×2260×1900 （3000）

7700×2350×1900 （4000）

净重量

kg

7200

8000

8600

9600

11000

注：HK80.4000为单防护门结构
