产品介绍：SK66Q系列车床是一款三档手动变速的简式数控车床。适应轻工、机械、汽车、摩托车等多行业用户的多品种、大批量产品的加工。产品特点：1）采用高强度铸铁床身，强度高吸震性好；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力。导轨副经中频淬火和精密磨削及贴塑、刮研工艺，使摩擦阻力小，精度保持性
产品介绍：

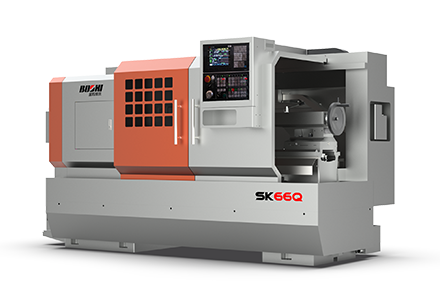

SK66Q系列车床是一款三档手动变速的简式数控车床。适应轻工、机械、汽车、摩托车等多行业用户的多品种、大批量产品的加工。
产品特点：
1）采用高强度铸铁床身，强度高吸震性好；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力。导轨副经中频淬火和精密磨削及贴塑、刮研工艺，使摩擦阻力小，精度保持性长久。
2）机床的主轴箱通过齿轮传动，三档变速，档内无级，最大输出扭矩可达800N·m，主轴最高转速达1620 r/min。
3）X轴采用同步带轮传动，Z轴采用伺服电机与滚珠丝杠直接连接，可获得更高的加工精度。
4）导轨、滚珠丝杠副采用集中自动稀油润滑，定时定量向各润滑部位注油，保证各滑动面均匀润滑，保证了滚珠丝杠副和导轨的使用寿命。
适用行业：
适应轻工、机械、汽车、摩托车等多行业用户的多品种、大批量产品的加工。
技术规格：
项 目 | 单位 | SK66Q | ||||
床身上最大回转直径 | mm | φ660 | ||||
床鞍上最大回转直径 | mm | φ440 | ||||
最大车削直径 | mm | φ550/350 | ||||
最大工件长度 | mm | 750/620; 1000/870; 1500/1370; 2000/1870; | ||||
最大车削长度 | mm | 570/500; 820/750; 1320/1250; 1820/1750; | ||||
主轴孔径 | mm | φ77 | ||||
主轴头型式 | mm | ISO702/ⅠA2-8 | ||||
主轴转速 | r/min | 3档 无级 21-1620 | ||||
H:1620-1620 M:66-660 L:21-210 | ||||||
主轴最大输出扭矩 | N.m | 800 | ||||
快进速度 | m/min | X轴：6 Z轴：6/8(2000为6) | ||||
丝杠螺距 | mm | X向: 5 Z向: 6 | ||||
刀架装刀容量 | 4(标准配置)/6(选择配置) | |||||
刀台宽度 | mm | 200X200 | ||||
刀架允许最大刀具截面 | mm | 25×25/φ32（镗刀孔） | ||||
刀架行程 | mm | X向:275/235（六工位刀架） | ||||
Z向: 600/850/1350/1850 | ||||||
尾座套筒直径 | mm | φ75（φ80 液压尾座） | ||||
尾座套筒锥度 | MT No.5（MT No.3 活主轴液压尾座） | |||||
尾座套筒最大行程 | mm | 150（130 液压尾座） | ||||
主电机 | 7.5Kw伺服电机 | |||||
主传动三角皮带 | B83 4根 | |||||
注：“/”后尺寸，为配置卧式六工刀架时的机床参数（刀盘回转直径以φ360计） | ||||||
750 | 2450×1500×1700 | |||||
机床外型尺寸 | 1000 | 2700×1500×1700 | ||||
(长×宽×高) | mm | 1500 | 3200×1500×1700 | |||
2000 | 3700×1500×1700 | |||||
机床净重 | kg | 机型 | 750 | 1000 | 1500 | 2000 |
2480 | 2600 | 2850 | 3100 | |||
